首頁>>功率半導體模塊>>高壓/水冷整流管模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝 3、全壓接結構，優良的溫度特性和功率循環能力 4、安裝簡單，使用維修方便 5、體積小，重量輕	1、儀器設備的直流電源 2、交直流電機控制 3、各種整流電源 4、電機軟起動 5、電焊機 6、變頻器 7、電池充放電	1、VRSM=VRRM+100V 2、除VFM, VISO外，表中參數皆為在Tjm下的測試值。 3、I2t=I2FFSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MＤx表示MDC、MDA、MDK中的任一種。2、Rth(j-c)為單只芯片的額定值。

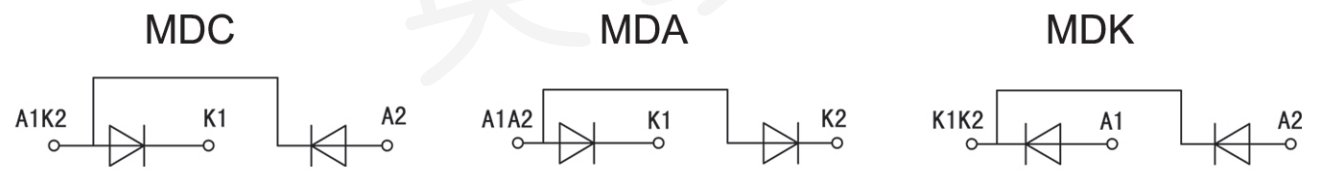

電路圖：

型號	V_RRM	I_F(AV)	I_FSM	I²t	I_RRM	V_FM/I_FM	V_FO	r_F	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		150°C	25°C	150°C		per chip
	V	A	kA	kA²s	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MDx110	2600-3600	110	2.1	22	20	2.25/330	0.95	1.76	0.310	150	100	4000	M5-M9
MDx135	2600-3600	135	3.2	51	20	1.98/410	0.95	1.01	0.290	150	100	4000	M5-M9
MDx160	2600-3600	160	3.9	76	20	1.98/480	0.95	0.90	0.230	150	100	4000	M5-M9
MDx200	2600-3600	200	5.5	151	25	2.10/600	0.95	1.40	0.150	150	100	4000	M10-M19
MDx250	2600-3600	250	6.5	211	25	1.83/750	0.95	0.87	0.130	150	100	4000	M10-M19
MDx300	2600-3600	300	7.1	252	35	1.85/900	0.95	0.70	0.110	150	100	4000	M20-M30
MDx350	2600-3600	350	7.5	281	35	2.75/1050	0.95	0.40	0.110	125	100	4000	M20-M30
MDx400	2600-3600	400	8.5	361	50	1.65/1200	0.95	0.72	0.075	150	100	4000	M20-M30
MDx500	2600-3600	500	9.0	405	50	2.75/1500	0.95	0.31	0.075	125	100	4000	M31-M33
MDx600	2600-3600	600	10.0	500	50	2.66/1800	0.95	0.22	0.065	125	80	4000	M31-M33
MDx800	2600-3600	800	16.2	1338	45	1.93/2400	0.78	0.42	0.056	150	80	5000	M31-M33
MDx1000	2600-3600	1000	20.3	2091	55	2.10/3000	0.78	0.336	0.046	150	80	5000	M31-M33
MDx1200	2600-3600	1200	24.3	3011	55	2.20/3600	0.78	0.28	0.038	150	80	5000	M33-M38
MDx1500	2600-3600	1500	30.4	4705	55	2.30/4500	0.78	0.224	0.030	150	80	5000	M33-M38
MDx1800	2600-3600	1800	36.5	6776	55	2.35/5400	0.78	0.187	0.024	150	80	5000	M37-M38
MDx182	4000-6500	182	4.99	127	25	2.10/540	0.85	1.286	0.230	150	100	7000	M20-M29
MDx200	4000-6500	200	5.49	154	35	2.00/600	0.83	1.336	0.220	150	100	7000	M20-M29
MDx250	4000-6500	250	6.86	240	35	2.00/750	0.83	0.897	0.165	150	100	7000	M20-M29
MDx285	4000-6500	285	7.82	312	35	2.00/850	0.83	0.798	0.155	150	100	7000	M20-M29
MDx300	4000-6500	300	8.23	346	35	1.95/900	0.83	0.758	0.144	150	100	7000	M20-M29
MDx312	4000-6500	312	8.56	374	45	1.90/950	0.83	0.729	0.134	150	100	7000	M20-M29
MDx330	4000-6500	330	9.1	418	45	1.90/1000	0.83	0.689	0.124	150	100	7000	M20-M29
MDx350	4000-6500	350	9.6	470	45	1.70/1100	0.83	0.650	0.113	150	100	7000	M31-M32
MDx400	4000-6500	400	10.3	540	45	1.66/1200	0.83	0.569	0.093	150	100	7000	M31-M36
MDx500	4000-6500	500	10.7	586	55	1.59/1500	0.83	0.415	0.088	150	100	7000	M33-M36
MDx570	4000-6500	570	12.2	761	55	1.59/1700	0.83	0.364	0.082	150	85	7000	M33-M36
MDx600	4000-6500	600	12.9	844	55	2.17/1800	0.83	0.556	0.077	150	85	7000	M33-M36
MDx800	4000-6500	800	14.6	1084	55	2.15/2400	0.80	0.450	0.057	150	85	7000	M36-M38
MDx1000	4000-6500	1000	18.2	1694	65	2.15/1000	0.80	0.360	0.046	150	85	7000	M37-M38
MDx1200	4000-6500	1200	21.9	2439	65	2.15/1000	0.80	0.300	0.038	150	85	7000	M37-M38
MDx1500	4000-6500	1500	27.3	3811	65	2.15/1000	0.80	0.240	0.031	150	85	7000	M37-M38
SMDx250	600-2500	250	7.6	295	25	1.55/750	0.80	0.85	0.240	150	55	2500	M45-M47
SMDx400	600-2500	400	13	845	30	1.65/1200	0.75	0.64	0.160	150	55	2500	M45-M51
SMDx500	600-2500	500	15	1125	40	1.68/1500	0.75	0.51	0.130	150	55	2500	M48-M51
SMDx600	600-2500	600	16.1	1296	40	1.70/1800	0.75	0.42	0.110	150	55	2500	M48-M51
SMDx800	600-2500	800	20	2000	40	1.72/2400	0.75	0.34	0.080	150	55	2500	M52-M53
SMDx1000	600-2500	1000	24	2880	40	1.82/3000	0.75	0.25	0.065	150	55	2500	M53-M55
SMDx1200	600-2500	1200	30.0	4590	25	1.70/3600	0.78	0.223	0.042	150	55	2500	M53-M55
SMDx1500	600-2500	1500	37.5	7172	35	1.75/4500	0.75	0.194	0.040	150	55	2500	M54-M55
SMDx1800	600-2500	1800	45	10328	35	1.75/5400	0.75	0.162	0.035	150	55	2500	M54-M56
SMDx2000	600-2500	2000	50	12750	45	1.84/6000	0.75	0.160	0.031	150	55	2500	M54-M56
SMDx400	2600-3600	400	8.1	328	35	2.41/1200	0.95	1.05	0.110	150	55	4000	M48-M52
SMDx500	2600-3600	500	8.5	361	45	2.83/1500	0.95	1.12	0.075	150	55	4000	M48-M52
SMDx600	2600-3600	600	10	500	45	2.79/1800	0.95	0.91	0.065	150	55	4000	M52
SMDx800	2600-3600	800	18.1	1662	45	1.48/2400	0.81	0.238	0.092	150	55	5000	M52-M53
SMDx1000	2600-3600	1000	22.6	2596	45	1.93/3000	0.78	0.336	0.055	150	55	5000	M53-M55
SMDx1200	2600-3600	1200	27.1	3739	55	1.3/3600	0.78	0.280	0.048	150	55	5000	M53-M55
SMDx400	4000-6500	400	8.6	375	35	2.30/1200	0.81	0.523	0.180	150	55	7000	M53-M55
SMDx500	4000-6500	500	10.7	586	35	2.40/1500	0.81	0.418	0.146	150	55	7000	M53-M55
SMDx600	4000-6500	600	12.9	844	45	2.40/1800	0.81	0.317	0.123	150	55	7000	M53-M55
SMDx800	4000-6500	800	17.1	1500	55	2.20/2400	0.78	0.420	0.073	150	55	7000	M56
SMDx1000	4000-6500	1000	21.4	2343	55	2.20/3000	0.78	0.336	0.058	150	55	7000	M56
